Ein Projekt der Drachenfreunde Dortmund, Frühjahr 1993

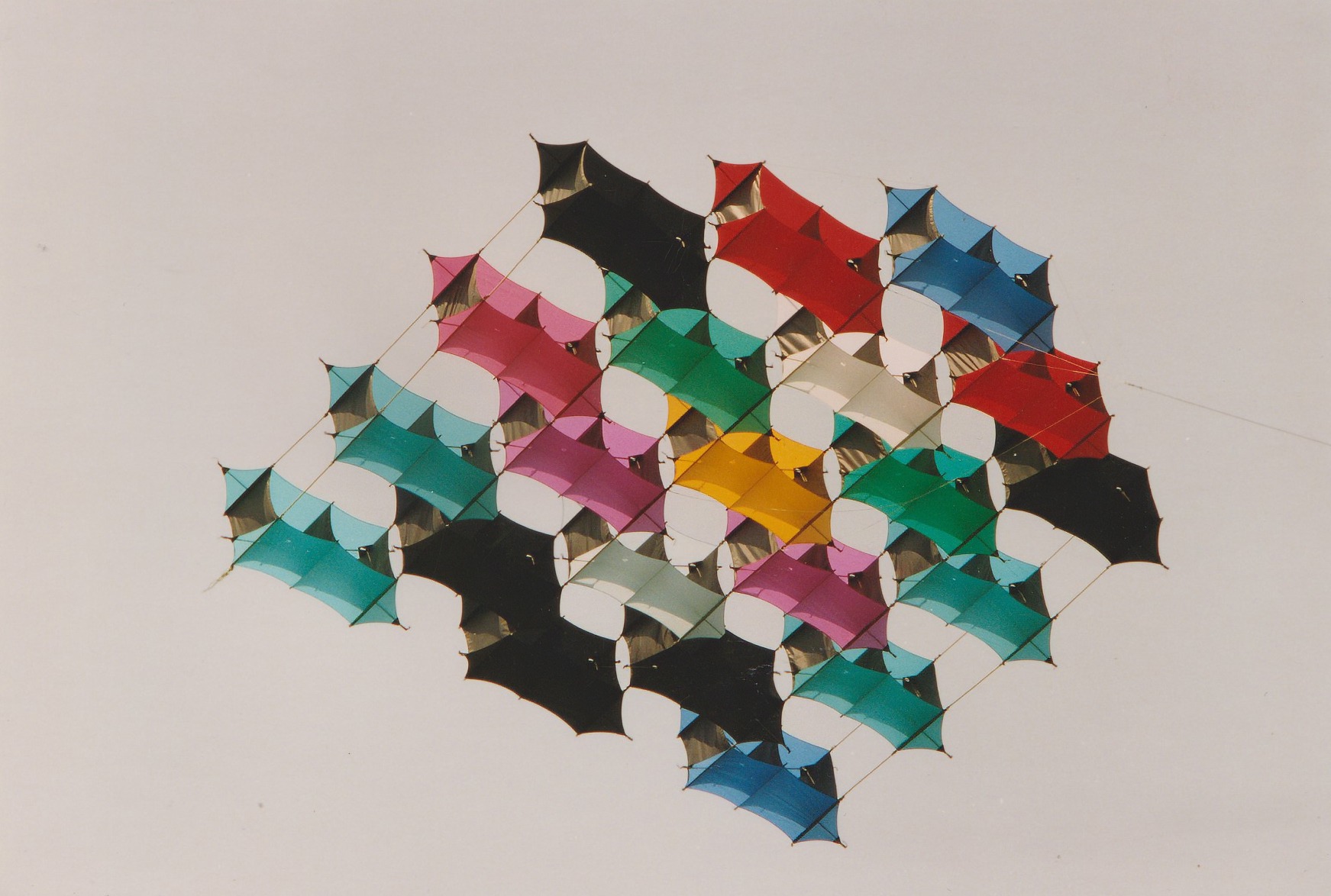

Hierbei handelte es sich um ein gemeinsames Drachenprojekt mehrerer Dortmunder Drachenfreunde, die im Frühjahr 1993 Kastendrachen bauen wollten, die man sowohl einzeln fliegen, aber auch schnell zu einem großen vielzelligen Kasten zusammen setzen konnte. Die Grundlage für dieses Kastendrachensystem ist dem Buch „Drachenmodelle zum Selberbauen“ von Alice Weve und Jack Botermans entliehen.

Bauanleitung-Boxen-45 Herunterladen

Zu den Boxen, die sich in meinem Besitz befinden, sind inzwischen einige Weitere dazu gekommen. Der Anlass war zwar nicht sehr erfreulich, ich will das System aber so weit wie möglich zusammen halten. Insgesamt habe ich 8 Kästen, die man in verschiedenen Varianten aufbauen kann. Ich habe mich dazu entschlossen , eine Basisversion bestehend aus 5 Kästen zu erstellen, an die die restlichen drei Drachen dann angefügt werden können.

Die Grundkonstruktion, bei der die Längsstäbe in den Drachen und dazwischen aus Aluminium-Rohren ( ø 8 x 1 mm) bestanden, habe ich durch durchlaufende CfK-Rohre (ø 9 x 1 mm) ersetzt, da diese nicht mehr demontiert oder geändert werden müssen.

Eine Doppelbox, die aus dem Boxensystem der Drachenfreunde Dortmund stammt — Testflug

Demnächst werde ich ein weitere Bilder machen, um den aktuellen Stand zu zeigen.

Eine Doppelbox aus dem Boxensystem der Drachenfreunde Dortmund, mit Zusatzsegel zwischen den Zellen — Doppelbox mit Zusatzsegel zwischen den Zellen

Für den Aufbau werden nur noch die Spreizen eingesetzt und der Kasten über die Flügelspitzen gespannt. Die Spreizen haben eine Länge vom 1650mm, sind mittig geteilt und über eine Alu-Kreuz verbunden. Die Aufspannung ist so eingestellt, dass nichts mehr nachgestellt werden muss.

Sollte Jemand von den Dortmunder Drachenfreunden diese Zeilen lesen und seine Boxen nicht mehr benötigen, würde ich mich über eine mail bzw. über eine kostenlose Überlassung der Boxen sehr freuen.
